JBS-100-L-E Соединительная коробка интегрированная Raychem

Набор для подключения питания nVent RAYCHEM JBS-100-L-E  054363-000 предназначен для подвода питания к одному греющему кабелю nVent RAYCHEM BTV, QTVR, XTV, KTV, HTV или VPL. Набор сертифицирован для применения во взрывоопасных зонах.

Особенности коробки JBS-100-L-E Raychem:

• Этот набор предназначен для стран Европы. Соед. коробка имеет два резьбовых ввода М25, одну заглушку и один пластмассовый сальник для силового кабеля
• Набор JBS-100-L-E выполняет функции соединительного набора и набора для уплотнения прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм.
• Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание.
• Оригинальная конструкция пружинных зажимов обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа. Набор выпускается в трех базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхъярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке

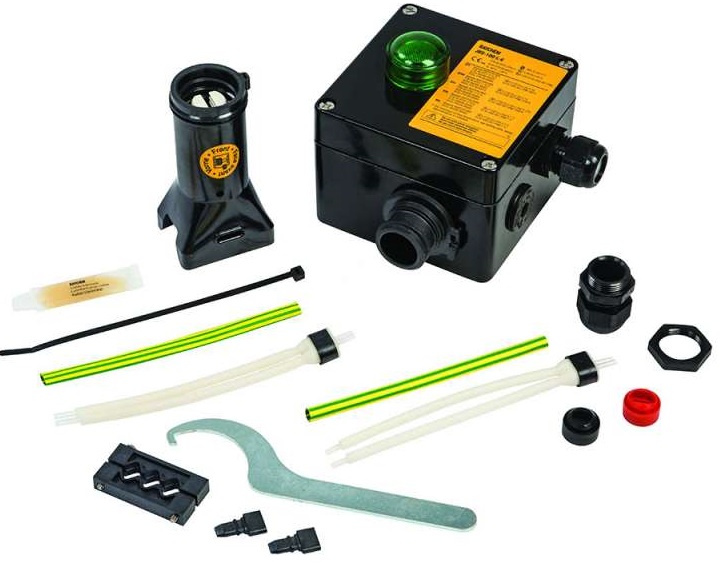

• 1 соединительная коробка с клеммником, пластиной
• заземления и зажимом заземления
• 1 светодиод. блок (для -L версии)
• Сальник М25 для силового кабеля диаметром 8–15 мм
• 1 стойка
• 1 изолирующая манжета для жил
• 1 жёлто-зелёная изоляционная трубка для оплетки
• 1 заглушка М25
• 1 герметик
• 1 хомутик

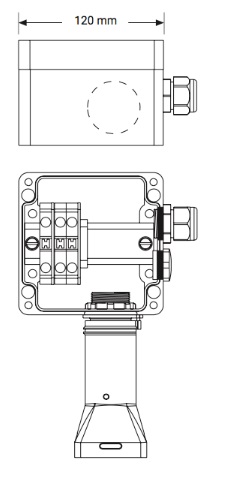

Номинальные размеры коробки JBS-100-L-E:

Высота 122 мм, ширина 120 мм, длинна  90 мм.

Способ монтажа Райхем JBS-100-L-E на трубе:

Сертификация:

PTB 09 ATEX 1059 U RU C-BE.ИМ43.B.01712
1Ex e IIC T* Gb X
1Ex e mb IIC T* Gb X
Ex tb IIIC T* Db X
Ex tb mb IIIC T* Db X
Ta -60°C...+56°C IP66 IECEx PTB 09.0037U
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db
PTB 09 ATEX 1059 U
II 2 G Ex eb mb IIC T* Gb
III2DExmbtbIIICT*Db
IECEx PTB 09.0037U
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db
Ex e II T*
Ex em II T* (-L версия)
Сертифицированы DNV (сертификаты DNV-GL TAE00000TV и DNV-GL TAE00000TU)
