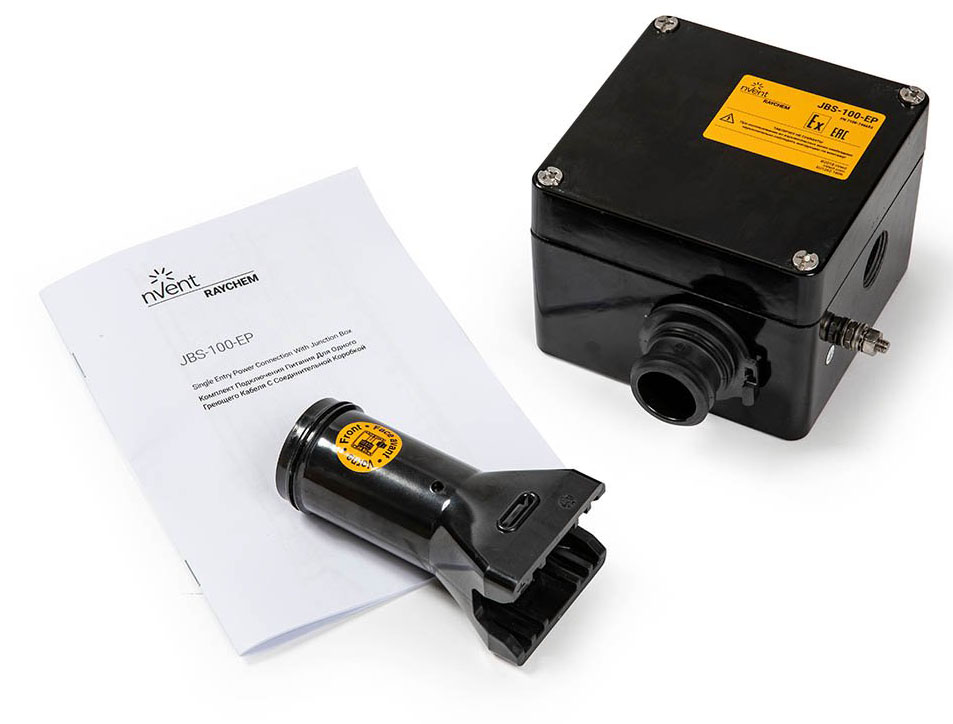

JBS-100-EP Соединительная коробка интегрированная Raychem

Набор для подключения питания nVent RAYCHEM JBS-100-EP 158251-000 предназначен для подвода питания к одному греющему кабелю nVent RAYCHEM BTV, QTVR, XTV, KTV, HTV или VPL. Набор сертифицирован для применения во взрывоопасных зонах.

Особенности коробки JBS-100-EP Raychem:

• Набор JBS-100-EP выполняет функции соединительного набора и набора для уплотнения прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм.
• Этот набор предназначен для стран Европы и используется с бронированными кабелями. Соед. коробка имеет два резьбовых ввода М25, пластину заземления и болт заземления
• Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание.
• Оригинальная конструкция пружинных зажимов обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа. Набор выпускается в трех базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхъярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке

• 1 соединительная коробка с клеммником, пластиной заземления и зажимом заземления
• 1 светодиод. блок (для -L версии)
• 1 стойка 1 изолирующая манжета для жил
• 1 желто-зеленая изоляционная трубка для оплетки
• 1 заглушка М25
• 1 увлажняющая салфетка
• 1 хомутик

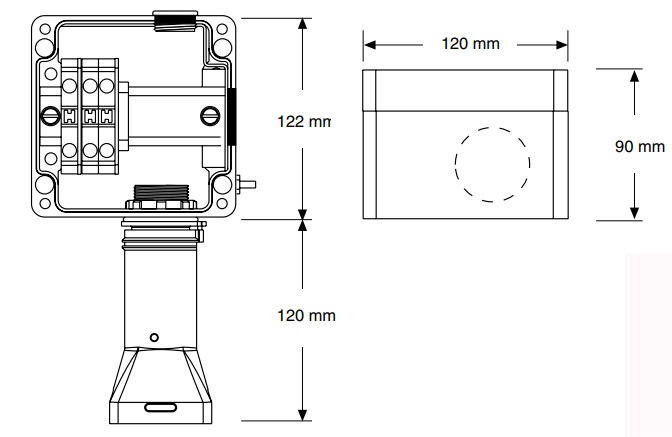

Номинальные размеры коробки JBS-100-EP:

Высота 122 мм, ширина 120 мм, длинна  90 мм.

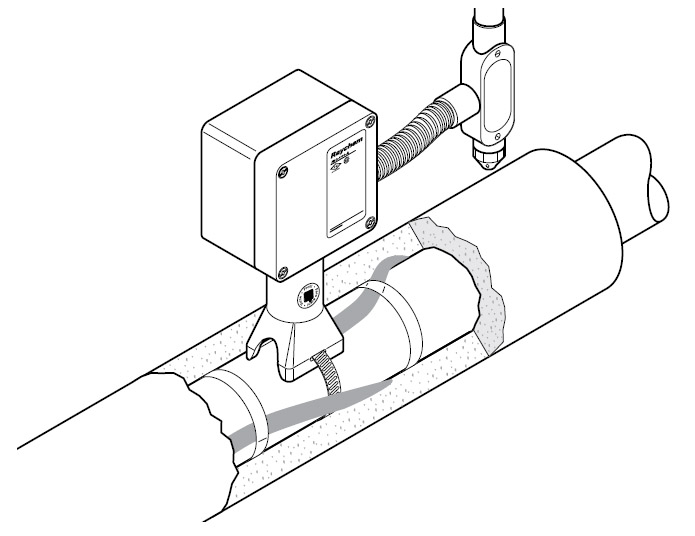

Способ монтажа коробки Райхем JBS-100-EP на трубе:

Сертификация:

PTB 09 ATEX 1059
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db
IECEx PTB 09.0037U
Ex eb mb IIC T* Gb
PTB 09 ATEX 1059 U
II 2 G Ex eb mb IIC T* Gb
III2DExmbtbIIICT*Db
IECEx PTB 09.0037U
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db
Ex e II T*
Ex em II T* (-L версия)
Сертифицированы DNV (сертификаты DNV-GL TAE00000TV и DNV-GL TAE00000TU)
