Описание
Набор для подключения питания nVent RAYCHEM JBS-100-E 829939-000 предназначен для подвода питания к одному греющему кабелю nVent RAYCHEM BTV, QTVR, XTV, KTV, HTV или VPL. Набор сертифицирован для применения во взрывоопасных зонах.
Особенности коробки JBS-100-E Raychem:
- Этот набор предназначен для стран Европы. Соед. коробка имеет два резьбовых ввода М25, одну заглушку и один пластмассовый сальник для силового кабеля
- Набор JBS-100-E выполняет функции соединительного набора и набора для уплотнения прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм.
- Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание.
- Оригинальная конструкция пружинных зажимов обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа. Набор выпускается в трех базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхъярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке

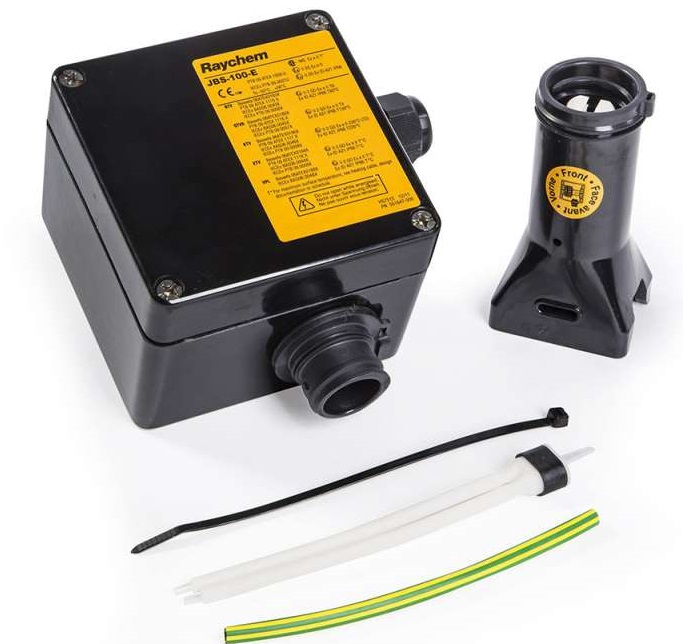

Комплектация соединительной коробки JBS-100-E:
- 1 соединит. коробка с клеммником
- 1 стойка
- 1 изолирующая манжета для жил
- 1 желто-зеленая изоляционная трубка для оплетки
- 1 сальник М25 для силового кабеля диаметром 8-17 мм
- 1 заглушка М25
- 1 увлажняющая салфетка
- 1 хомутик
Номинальные размеры соединительной коробки JBS-100-E Raychem:
Способ монтажа Райхем JBS-100-E на трубе:
Сертификация:
PTB 09 ATEX 1059 U RU C-BE.ИМ43.B.01712
1Ex e IIC T* Gb X
1Ex e mb IIC T* Gb X
Ex tb IIIC T* Db X
Ex tb mb IIIC T* Db X
Ta -60°C...+56°C IP66 IECEx PTB 09.0037U
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db
PTB 09 ATEX 1059 U
II 2 G Ex eb mb IIC T* Gb
III2DExmbtbIIICT*Db
IECEx PTB 09.0037U
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db
Ex e II T*
Ex em II T* (-L версия)
Сертифицированы DNV (сертификаты DNV-GL TAE00000TV и DNV-GL TAE00000TU)
Характеристики
Степень защиты оболочки
IP66/IP67
Температура окружающей среды
–55...+56°C
Клеммы
Пружинные, 2 фазы, 2 нейтрали, 2 заземления
Номер по каталогу
829939-000
Макс. сечение жил
10 мм2 многопров., 10 мм2 однопров
Макс. рабочее напряжение (В)
480
Мин. температура монтажа (°C)
-50
Размеры
90 × 120 × 122 мм
