JBM-100-L-E Соединительная коробка интегрированная Raychem

Соединительная коробка nVent RAYCHEM JBM-100-L-E 395855-000 предназначена для подвода питания к нескольким (до трех) греющим кабелям nVent RAYCHEM BTV, QTVR, XTV, KTV, HTV или VPL. Набор сертифицирован для применения во взрывоопасных зонах.

Особенности коробки JBM-100-L-E Raychem:

• Этот набор предназначен для стран Европы. Соед. коробка имеет два резьбовых ввода М25, одну заглушку и один пластмассовый сальник для силового кабеля

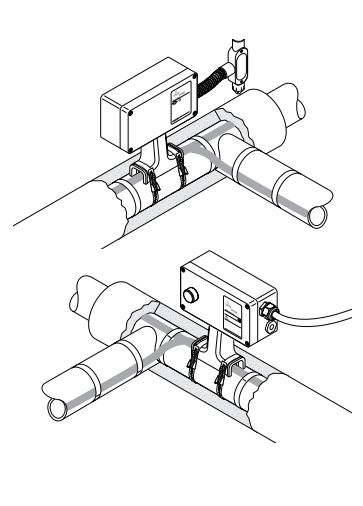

• Набор JBM-100-L-E выполняет функции соединительного набора и набора для прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм.
• Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик (не содержащий силикона)в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание.
• Пружинные клеммы обеспечивают быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа. Набор выпускается в трёх базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник с верхъярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке.

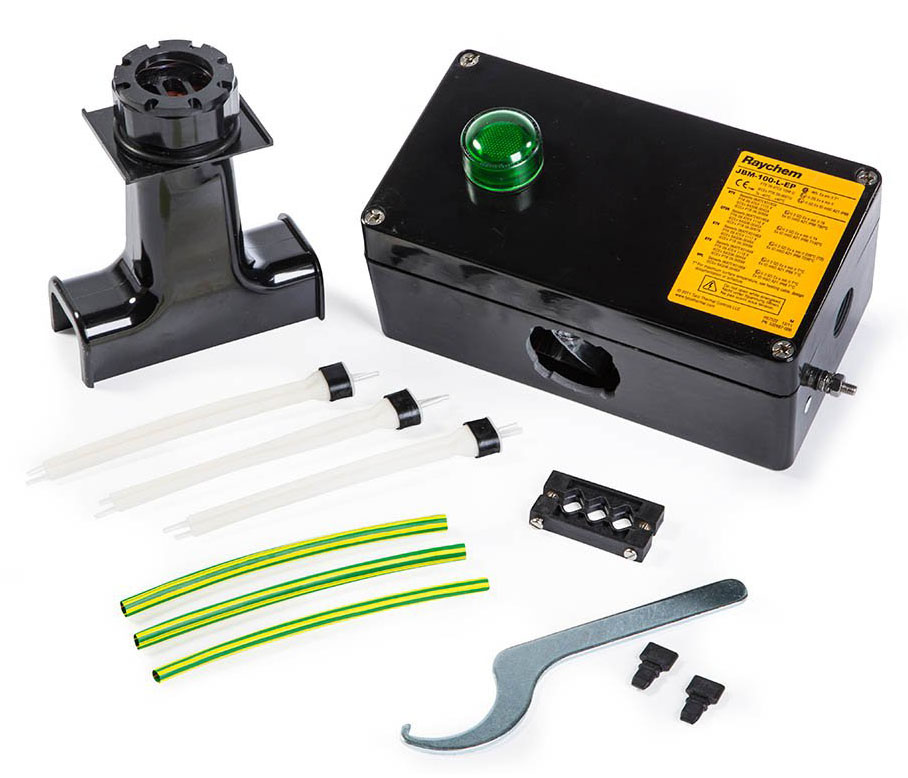

Комплектация коробки JBM-100-L-E:

• 1 соед. коробка с клеммником
• 1 светодиод. блок (для -L версии)
• 1 стойка
• 3 изолирующих манжеты для жил
• 3 жёлто-зелёные изоляционные трубки для оплетки
• 1 сальник М25 для силового кабеля диаметром 8-15 мм (–55°C / 70°C)
• 2 заглушки М25
• 1 ключ
• 1 герметик
• 1 узел разгрузки напряжений заглушки для кабельных уплотнений

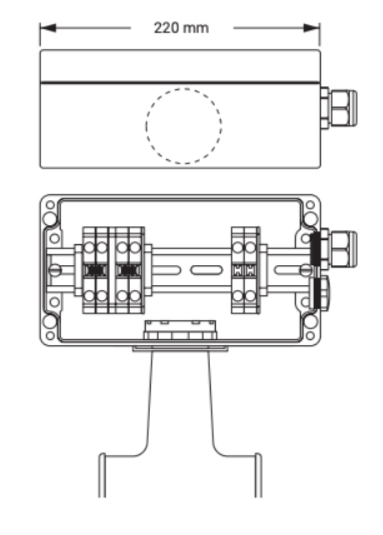

Номинальные размеры

Сертификация:
