Описание
JBM-100-EP (986415-000) соединительная коробка, предназначенная для соединения нескольких греющих кабелей. Применяется для промышленных объектов и трубопроводов на взрывоопасных зонах.
Особенности коробки JBM-100-EP Raychem:
- Этот набор предназначен для стран Европы и используется с бронированными кабелями. Соед. коробка имеет два резьбовых ввода М25, пластину заземления и болт заземления
- Коробка JBM-100-EP имеет плотно закрытые стыки. Поэтому, внутрь не проникнет пыль, влага, загрязнения. Устройство оснащено четырьмя вводами для подсоединения. Выдерживает подключение четырех греющих и одного силового кабелей одновременно.
- Благодаря качественным материалам, соединительная коробка отлично переносит такие действия окружающей среды, как лучи солнца, резкие изменения температур и так далее.
Комплектация соединительной коробки JBM-100-EP:
- Соединительная коробка с клеммником, пластиной и зажимом заземления - 1Стойка - 1
- Изолирующая манжета для жил - 3
- Жёлто-зелёная изоляционная трубка - 3
- Сальник М25 для силового кабеля диаметром 8-15 мм (-55°C / 70°C) - 1
- Заглушки М25 - 2
- Герметик - 1
- Ключ - 1
- Узел разгрузки напряжений - 1
- Заглушки для кабельных уплотнений - 2

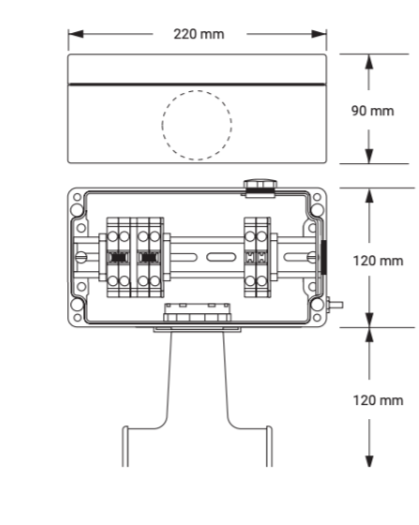

Номинальные размеры
Сертификация Raychem JBM-100-EP:
PTB 09 ATEX 1056U
II 2 G Ex eb mb IIC T* Gb
III 2 D Ex mb tb IIIC T* Db
IECEx PTB 09.0027U
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db
Ex e II T*
Ex em II T*
(-L версия)
Сертифицированы DNV (сертификаты DNV-GL TAE00000TV и DNV-GL TAE00000TU)
Характеристики
Степень защиты оболочки
IP66
Температура окружающей среды
–55...+56°C
Клеммы
Пружинные, 1 фазы, 1 нейтрали, 1 заземления
Номер по каталогу
986415-000
Макс. сечение жил
10 мм2 многопров., 10 мм2 однопров
Макс. рабочее напряжение (В)
480
Мин. температура монтажа (°C)
-55
Размеры
220 × 90 × 240 мм
